一、概述

除塵器問世以來，在國內外不斷得以廣泛的應用和改進。其中在凈化含塵氣體的性能及設備結構上，已取得了較大的進展。實踐證明，目前所大量使用的旋風、布袋等除塵器，在除塵效率、檢測工作量及運行可靠性等方面都存在著不同程度的問題。

我廠生產的LTC系列沉流式除塵器，是在吸收國外八十年代同類產品先進技術基礎上，對除塵效率、結構性能及可靠性等方面進行了綜合改進而成，與國內同類產品相比，具有以下顯著優點：

1、設備箱體部分利用含塵氣體的自重與下行氣流流型，來達到其本身的自凈和過濾。這樣就可降低運行費用，提高過濾效率。

2、空氣處理組合采用了新穎獨特的濾筒裝置，在設備中呈90o安裝。其特點是過濾面積大(8-20m²/個)、濾塵效果好(可吸附0.1～0.2μm級塵粒)、更換清理方便、快捷、穩定、耐用。

3、設備結構緊湊、布局合理、通用性好，充分體現了除塵技術的先進水平。在用戶選用時，可根據其具體工況來方便地進行不同的處理組合，從而保證達到用戶滿意的工作效果。

4、設備采用先進的脈沖反吹清灰裝置，清灰效果明顯，并可根據其本身運行阻力的大小，來控制脈沖噴吹時間、周期等，從而節省能源、降低消耗。

二、工作原理

含塵氣體由除塵器下部進氣口進入除塵器內部的過程中，其中較大顆粒(直徑100μm)，首先被沉降；較小顆粒(直徑0.1～50μm)在空氣處理室被吸附在濾筒表面。穿過濾筒的凈化空氣經排氣室排出。當設備運行阻力達到一定時，脈沖控制儀觸發電磁閥開啟，壓縮空氣(P=0.5～0.6Mpa)經噴吹管吹射濾筒內部，使塵粒在瞬間高壓氣流作用下脫落，從而降低過濾阻力來完成除塵清灰過程。

通過對濾筒表面灰塵周期性清理，使設備運行阻力相對穩定，是保證除塵系統正常工作的重要環節。沉降及清理的灰塵集聚于灰斗內，由排灰閥自動排出或聚于灰桶內，定期人工排放。

三、技術說明

1、過濾面積(m²)

過濾面積計算公式為：F=Q/(60V)

式中：Q——過濾風量(m³/h)；V——過濾風速(m/min)

2、過濾風速(m/min)

對于一般過濾溫度較高(60℃≤t≤120℃)、粘度大、濃度高、塵粒細的含塵氣體，可按低負荷運行考慮，取V=0.7～1.25m/min；

對于一般過濾為常溫(t≤80℃)、粘度小、濃度低、塵粒粗的含塵氣體，可按高負荷運行考慮，取V=2.0～3.0m/min。

3、工作阻力

常溫狀況空運載取300～400Pa；

一般負荷運行狀況取1000～1300Pa；

高速負荷運行狀況取1300～1500Pa。

4、塵氣溫度

一般塵氣溫度應控制在80℃以下，高不超過120℃。

5、入口塵氣濃度

入口塵氣濃度一般應控制在15g/Nm³以下，較粗顆粒塵氣入口濃度可以高些，入口濃度超過規定值時，應增加相應的空氣延伸旋風室組合。

6、過濾效率：≥99.9

四、控制系統安裝試車及調整

1、將電磁閥從左至右編號，并按順序接在控制儀插頭各輸出線上。

2、制儀按指定位置就位后，接電源，任意旋轉調節旋扭位置，均應有脈沖信號輸出?？刂苾x數字顯示順序與電磁閥動作順序一致，然后用絕緣膠布包好各接頭。

3、控制儀開動后，調節脈沖寬窄及脈沖周期的長短，顯示準確；數碼顯示程序數字無紊亂現象；電磁閥開關聲響清晰無顫動現象為合適。

注：自動電氣控制儀到除塵器上電磁閥等的布線由用戶負責。

五、除塵器安裝、維護和檢修

1、設備安裝前要檢查除塵器所有附件是否齊全、主機有無損傷之處。如有問題待處理后再進行安裝。

2、分水濾氣器安裝時，須使濾氣器所示箭頭方向與壓縮空氣流動方向一致。

3、控制儀安裝，當除塵器安裝在室外時控制儀需要防雨箱或罩。也可將控制儀安裝在室內?？刂苾x與除塵器距離按控制儀說明書要求確定。

4、除塵器盡量設專人管理。維修工要熟知除塵器及儀表原理，掌握調整與維修方法，并建立運行記錄。

5、破漏濾筒更換要及時。發現除塵器排出口冒粉塵，表明已有濾筒破漏，查破漏方法，停車后，打開蓋察看，有積塵處表明濾筒破漏。如辯別不清時，再開動噴吹系統，觀察噴吹哪個濾筒冒塵，說明該濾筒破漏。然后進行更換。

6、分水濾氣器及氣包要定期排污。分水濾氣器3～6個月清洗一次，過濾元件用10稀鹽 酸水煮沸半小時即可。

7、脈沖閥膜片為易損件，發現破損應及時更換。

六、訂貨須知

用戶訂貨時，如需有關詳細技術數據及其它情況的咨詢等，請與我廠聯系人進行洽談。

我廠產品同國際、國內同類產品相比，使用效果一樣，價低。

七、主要技術經濟指標

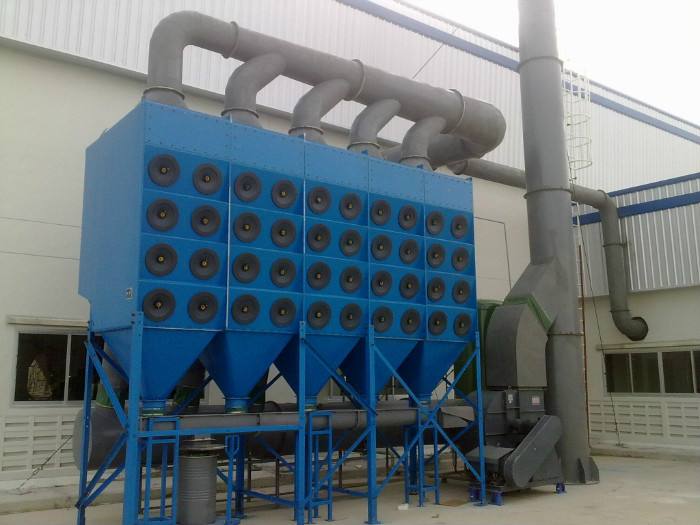

    設備名稱：LTC脈沖濾筒除塵器

處理風量：10000-14000m³/h

          過濾面積：80m²

過濾風速：2-3m/min

濾筒規格：ф325×900mm

            數  量：12件

          濾筒材質：聚酯無紡布

工作溫度：80℃       瞬間溫度： 120℃

脈沖閥規格：DMF-Z-40S

   數  量：4只

壓縮空氣壓力：0.4-0.6MPa

耗氣量：0.25m³/min

入口含塵濃度：≤500g/Nm³

出口含塵濃度：≤30mg/m³

處理粒徑：≤1微米

收塵器阻力：≤1500Pa

除塵效率：99.9

除塵器外形尺寸：1946（長）×1446（寬）×2628（高）mm

風機型號：9-28№5a

流  量：4293-8050m³/h

全  壓：6090-5394Pa

      配套電機型號：Y160M2-2

電機功率：15KW

八、安裝要求與試運轉

1、如除塵器放在室內，則應根據除塵器的規格預留空間，以滿足濾袋更換檢修時所需凈空高度。

2、除塵器安裝完畢，應仔細清除多孔板上的雜物，并用人力驅動回轉臂一周，檢查有無故障。

3、試運轉除塵器：檢查控制系統的可靠性；檢查主風機和反吹風機旋轉方向是否正確，運轉是否平穩，有無異響和雜音。試運轉1-2小時后，若一切正常，可投入常規運行。

4、在生產設備停運轉十分鐘后才能停除塵系統，防止停機時水氣凝結和粉塵沉降在抽風管道內。

九、維護與檢修

1、除塵系統的日常維護管理工作：

1）檢查風管是否堵塞。

2）掌握含塵氣體溫度和濕度的變化，嚴防結露。

3）保證控制系統和機械部份的正常運轉等。

2、除塵器的檢修工作：

1）濾筒的檢修。通過觀察除塵器出口是否冒灰，可初步判斷濾袋是否完好，若冒灰則檢查多孔板濾袋出口處有無積灰，找出破損濾筒，發現破損濾筒應及時更換。

2）各門處的密封應保持完整，嚴防漏風。

總之，對除塵設備同樣需要制訂和執行操作規格，并設置專人管理。這樣才能使除塵設備發揮效率和降低運行費用。
